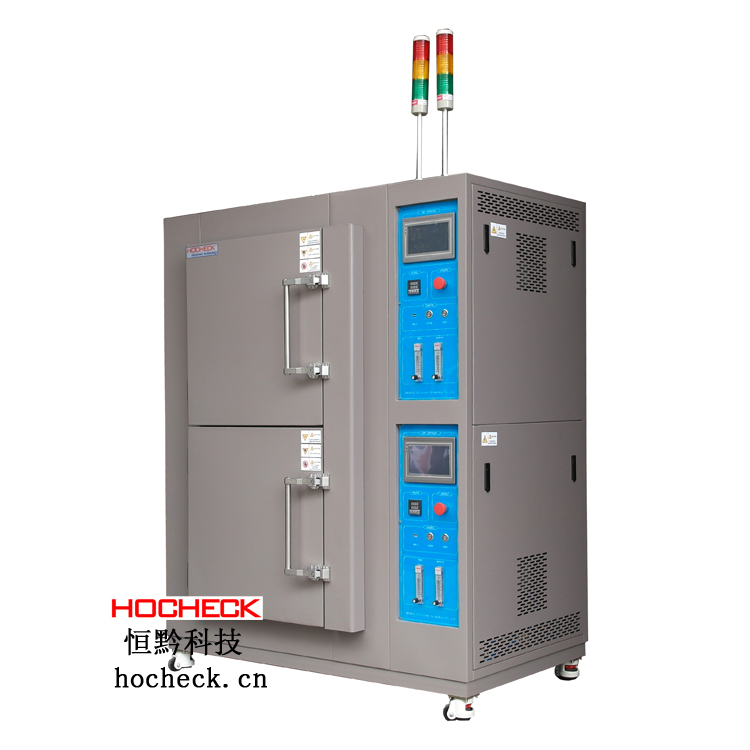

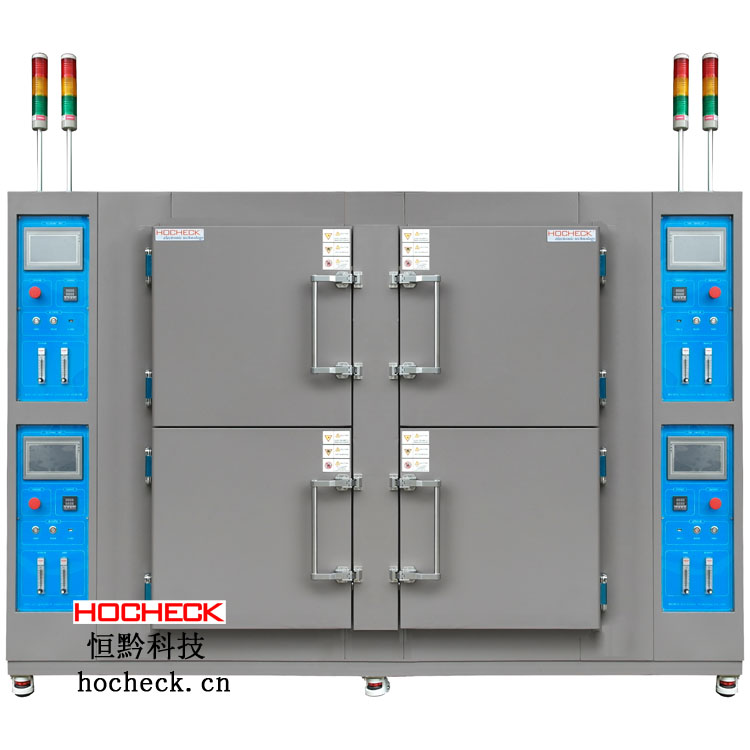

無氧化烘箱|イナートオーブン|Inert Gas Ovens
適用范圍:
適用于半導體、光電元件、能原材料、通訊產品、機電產品等作無氧化干燥、固化、焊接、退火等高溫處理。
封裝測試；所有的Lead PKG、BGA、MCM；光刻工藝有機聚合物膜預固化、堅膜；銀漿固化、模后固化、電鍍退火；基板除潮、晶圓干燥退火等。
產品特點:
1、密封 性設計：內材質用SUS304不銹鋼板,整個內桶用氬弧焊滿焊,防止空氣進入烘箱內，同時節省惰性氣體；
2、外部防塵處理：外材質為SPCC鋼板經過蘇打水清洗后粉體烤漆處理；
3、節 能：保溫材質為高密度纖維棉，保溫效果好；
4、分層結構設計：內箱層板高低可調，可自由取出；
5、移動 自由：箱體有活動腳輪，可任意推動和固定位置；
6、高效過濾器：安裝耐高溫高效過濾器，獲得潔凈的烘烤環境；（選配）
7、內循環風設計：強制送風內循環，確保溫度均勻；
8、氮氣預熱結構設計；
9、冷 系 統：配備冷卻系統，可減少等待時間，提高效率；（選配）
10、寬泛的溫度范圍選擇；
技術參數
|
型號 規格參數 |
HOC- WYH81 (A3~D) |
HOC- WYH180 (A3~D) |
HOC- WYH409 (A3~D) |
HOC-WYH1361 (A3~D) |
||||||||
|
內箱尺寸(W*D*H)mm |
350*580*400 |
600*600*500 |
640*640*1000 |
990*1100*1250 |
||||||||
|
工作腔數量 |
1 單腔 |
2 雙腔 |
4 四腔 |
1 單腔 |
2 雙腔 |
4 四腔 |
1 單腔 |
1 單腔 |
2 雙腔 |
|||
|
外型尺寸(W*D*H)mm |
以實物為準(溫度不同外箱尺寸不同) |
|||||||||||
|
工作溫度范圍 |
A3:室溫～200℃ A2:室溫～250℃ B2:室溫～350℃ C2:室溫～450℃ D:室溫～600℃ |
|||||||||||
|
氧含量 |
I：500ppm； II：200ppm； III：50ppm Ⅳ：20ppm |
|||||||||||
|
機器性能 |
控制精度 |
0.1℃ |
||||||||||
|
分布均勻度 |
±2.0℃% |
|||||||||||
|
升溫 時間 |
℃ |
175 |
250 |
|||||||||
|
min |
30 |
40 |
||||||||||
|
材質 |
外部材質 |
SPCC鋼板粉體烤漆處理 |
||||||||||
|
內部材質 |
SUS﹟304不銹鋼數控折彎成型 |
|||||||||||
|
隔熱材質 |
陶瓷纖維棉 |
|||||||||||
|
密封材料 |
采用耐高溫硅橡膠 |
|||||||||||
|
循環系統 |
多翼式循環風扇 |
|||||||||||
|
氮氣裝置 |
流量計大小可調(L/min) |
|||||||||||
|
加熱器 |
不銹鋼高速加熱器 |
|||||||||||
|
計時器 |
0.1S～9999H |
|||||||||||
|
溫控器 |
普通標準型/觸摸屏PLC程序控制型 |
|||||||||||
|
其它配件 |
隔層置物架（不銹鋼沖孔盤2片） |
|||||||||||
|
安全裝置 |
電路系統負載保護，風機過載保護，溫到計時時到斷加熱，故障警示燈 |
|||||||||||
|
選配件 |
①多點測溫查看及記錄功能；②氧含量分析儀；⑥聯網功能；⑦HEPA高效過濾器；⑧快速降溫系統 |
|||||||||||
|
電源（V） |
220 |
AC 3相5線380V 50HZ |
||||||||||
|
注：1、以上數據均在環境溫度（QT）25℃.工作室無負載條件下測得 |
||||||||||||
